DDL-9000C専用オプションアイテム
生産性、縫い品質をさらに向上させる

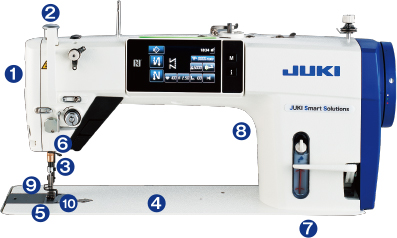

DDL-9000C専用オプションアイテムのご提案
対象機種
フルデジタル仕様
DDL-9000C-FMS（中厚物用/セミドライヘッド）
DDL-9000C-FSH（厚物用/微量給油）
デジタル仕様
DDL-9000C-SMS（中厚物用/セミドライヘッド）
DDL-9000C-SSH（厚物用/微量給油）

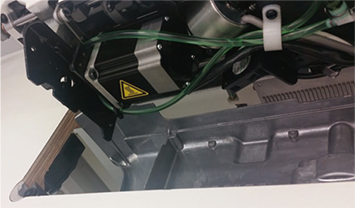

➀段部縫いセンサー組
品番：40188622
デジタル仕様
段部での生地厚を自動検知し、設定した最適の縫条件(ピッチ、軌跡、送り歯高さ）に自動切換え。（コントロールパネルのソフト変更が必要です。）
➁手元調整付き微量押え上げ装置
品番：40194389
デジタル仕様
難素材での布送り性を向上させる微量押え上げを手元ダイヤルで簡単調整。
➂鳥の巣防止装置
糸切ミシンで発生する、縫い始めの鳥の巣を防止します。
後付け可能なキット一式の商品です。(縫製用途に合わせた各種押えもご用意しています。）
デジタル仕様
フルデジタル仕様
押え後部装着タイプ
品番：R20000691
押えサイド装着タイプ
品番：R20000692
（*デジタル仕様用のみ）
標準同梱品
❶上糸繰り出し装置
❷上糸クランプ装置
❸電装、糸屑集塵ボックス

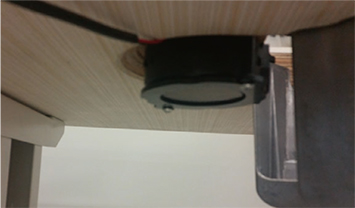

➃電動ファン釜冷却装置
品番：40065571
デジタル仕様
フルデジタル仕様
高速連続縫製などで発生する釜の発熱を緩和します。
➄針板止めネジ（固定式ピンタイプ）
品番：40065552
デジタル仕様
フルデジタル仕様
取り外しのしづらい後部の針板止めねじを固定式のピンタイプにすることにより、メンテナンス時の針板の取り外しが簡単にできるようになります。
➅針棒糸掛け（引っ掛けタイプ）
品番：22970404
デジタル仕様
フルデジタル仕様
針棒糸案内への面倒な糸通し作業を簡素化。オペレーターの適切な糸通しを促進し、縫い始め/終わりの縫いの安定と糸切れが防止されます。
➆膝式押え上げ装置（電子制御式）
品番：40206843
フルデジタル仕様
フルデジタル(F)仕様での膝による任意の押え上げ操作が可能になります。
電子制御により、従来のマニュアル操作と比較し、大幅にオペレーターの負荷を軽減しました。
➇自動押え上げ装置AK154（ペダル式）
品番：40174617
デジタル仕様
新型自動押え上げ装置は、パルスモーターの採用により、押え上昇量が8.5mmから最大13.5mmになり、動作音も静かになりました。
※フルデジタル仕様は、自動押え上げ機能が標準装備です。
- 座り作業でのオペレーターの負荷軽減
- 立ち作業必須商品

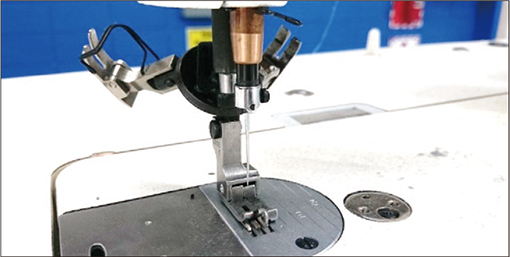

➈ターレット押え棒
品番：R20000656（フルデジタル（DDL9000C-F）用）
品番：MAS07300AA0（デジタル（DDL9000C-S）用）
品番：MAS173000A0（デジタル（DDL9000C-S）用 二又ホルダー）
デジタル仕様
フルデジタル仕様
注1.ホルダーに押え足は含まれません。
注2.押え上げ高さの設定変更が必要です。
- スマートライン等での複数工程
- 多能工向け
押え棒キャップ（フルデジタル用）
取り外しの際の取り扱いにご注意ください。
品番：40172389

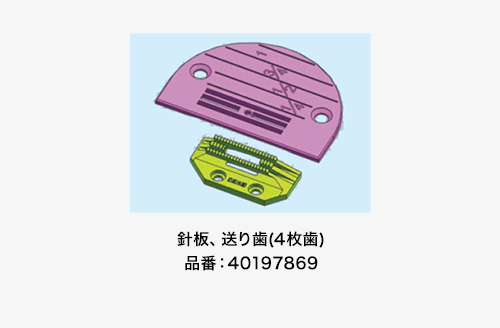

➉超残短ゲージセット（4枚歯）
縫い終わり生地裏残り糸を更に短くする事が出来ます。(残り糸長さ2.0～2.5mm）
対象機種 : 縫製区分S(中厚物) のみ
デジタル仕様
フルデジタル仕様
+

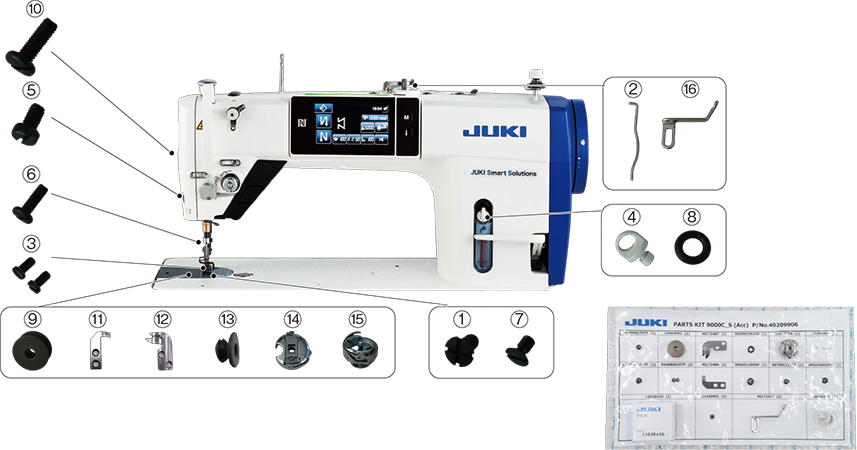

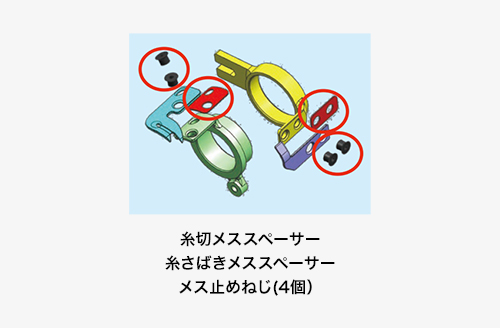

⑪パーツキット9000C_S（Acc）（S仕様/中厚物用） 品番：40209906 ・ 9000C_H（cc）（H仕様/厚物用）品番：40209907
DDL9000C series オプション商品一覧表
〇 装着可 ― 装着不可
| No. | パーツ品番 | 品名 | フルデジタル仕様 | デジタル仕様 | 備考 |
|---|---|---|---|---|---|
| ➀ | 40188622 | 段部縫いセンサー組 | 標準装備 | 〇 | |
| ➁ | 40194389 | 手元調整付き微量押え上げ装置 | デジタル制御 | 〇 | |
| ➂ | R20000691 | 鳥の巣防止装置（押え後部装着タイプ） | 〇 | 〇 | |
| R20000692 | 鳥の巣防止装置（押えサイド装着タイプ） | ー | 〇 | ||
| ➃ | 40065571 | 電動ファン釜冷却装置 | 〇 | 〇 | |
| ➄ | 40065552 | 針板止めねじ（固定式ピンタイプ） | 〇 | 〇 | |
| ➅ | 22970404 | 針棒糸掛け（引っ掛けタイプ） | 〇 | 〇 | |
| ➆ | 40206843 | 膝式押え上げ装置（電子制御） | 〇 | 機械式 | |
| ➇ | 40174617 | 自動押え上げ装置AK154（ペダル式） | 標準装備 | 〇 | |
| ➈ | R20000656 | ターレット押え棒（DDL9000C-F用） | 〇 | ー | |
| MAS07300AA0 | ターレット押え棒（DDL9000C-S用） | ー | 〇 | ||
| MAS173000A0 | ターレット押え棒（DDL9000C-S用 二又ホルダー） | ー | 〇 | ||
| 40172389 | 押え棒キャップ（フルデジタル用） | 〇 | ー | ||
| ➉ | 40197869 | 超残短ゲージセット_4枚送り歯 | 〇（S仕様のみ） | 〇（S仕様のみ） | |
| ⑪ | 40209906 | パーツキット_9000C_S（Acc）（S仕様：中厚物用） | 〇 | 〇 | |
| 40209907 | パーツキット_9000C_H（Acc）（H仕様：厚物用） | 〇 | 〇 |
※カタログ記載外で下記商品もお買い求め頂けます。
| No. | パーツ品番 | 品名 | フルデジタル仕様 | デジタル仕様 | 備考 |
|---|---|---|---|---|---|
| ⑫ | 22890206 | RP釜（無給油釜） | 〇 | 〇 | |
| ⑬ | 22890404 | RP釜 C（無給油釜/針受けタイプ） | 〇 | 〇 | |
| ⑭ | 27003557 | 無回転ボビン給油釜組 | 〇 | 〇 | |
| ⑮ | 27003755 | ボビンケース組（無回転用） | 〇 | 〇 | |
| ⑯ | 27003805 | ボビン（無回転用） | 〇 | 〇 |
